ZStack Cloud 5.2.0>实践教程>高级功能>vCenter环境管理教程>vCenter网络服务

vCenter网络服务

vCenter网络服务目前支持VCP网络架构模型。

VPC网络提供了SNAT、DHCP、弹性IP、端口转发、负载均衡、IPsec隧道网络服务。

SNAT：VPC路由器向vCenter云主机提供原网络地址转换，vCenter云主机使用SNAT可直接访问外部互联网。
DHCP：集中式DHCP实现的动态获取IP地址。
弹性IP：使用VPC路由器可通过公有网络访问vCenter云主机的私有网络。
端口转发：提供将指定公有网络的IP地址端口流量转发到vCenter云主机对应协议的端口。
负载均衡：将公网地址的访问流量分发到一组后端的vCenter云主机，并自动检测并隔离不可用的vCenter云主机。
IPsec隧道：使用IPsec隧道协议实现虚拟私有网络（VPN）的连接。

ZStack Cloud对接管的vCenter支持多用户管理，普通账户/项目成员支持使用vCenter网络服务，包括：弹性IP、端口转发和负载均衡。

虚拟IP(ESX类型)

VPC网络可通过ESX类型的虚拟IP来提供弹性IP、端口转发、负载均衡、IPsec隧道网络服务，本章节将分别介绍以下内容：

虚拟IP分类
创建自定义虚拟IP(ESX类型)
虚拟IP(ESX类型)的使用方法
虚拟IP(ESX类型)支持的操作

虚拟IP分类

ESX类型的虚拟IP也分为自定义虚拟IP和系统虚拟IP两类，与KVM类型的虚拟IP基本相同。

ESX类型的自定义虚拟IP
- 创建：由用户手动创建。
- 提供网络服务：
  - VPC网络下的自定义虚拟IP可用于弹性IP、端口转发、负载均衡、IPsec隧道服务。
  - 一个自定义虚拟IP仅用于一个弹性IP服务实例。
  - 一个自定义虚拟IP可同时用于端口转发、负载均衡、IPsec隧道服务，且支持一种服务的多个实例。
    说明: 不同类型服务不能使用相同的端口号。
  - 自定义虚拟IP不支持跨VPC路由器使用。
- 删除：
  - 删除自定义虚拟IP，将自动删除其上绑定的所有服务。
  - 删除自定义虚拟IP的某一服务，并不影响其上绑定的其它服务运行。
ESX类型的系统虚拟IP
- 创建：
  VPC路由器成功创建后，由系统自动创建，该系统虚拟IP地址就是路由设备的默认公网IP地址。
- 提供网络服务：
  - VPC路由器网络下的系统虚拟IP可用于端口转发、负载均衡、IPsec隧道服务。
  - 一个系统虚拟IP可同时用于端口转发、负载均衡、IPsec隧道服务，且支持一种服务的多个实例。
    说明: 不同类型服务不能使用相同的端口号。
  - 系统虚拟IP与VPC路由器一一对应。
- 删除：
  - 删除系统虚拟IP的某一服务，并不影响其上绑定的其它服务运行。
  - 删除VPC路由器，将自动删除相应的系统虚拟IP以及其上绑定的所有服务。

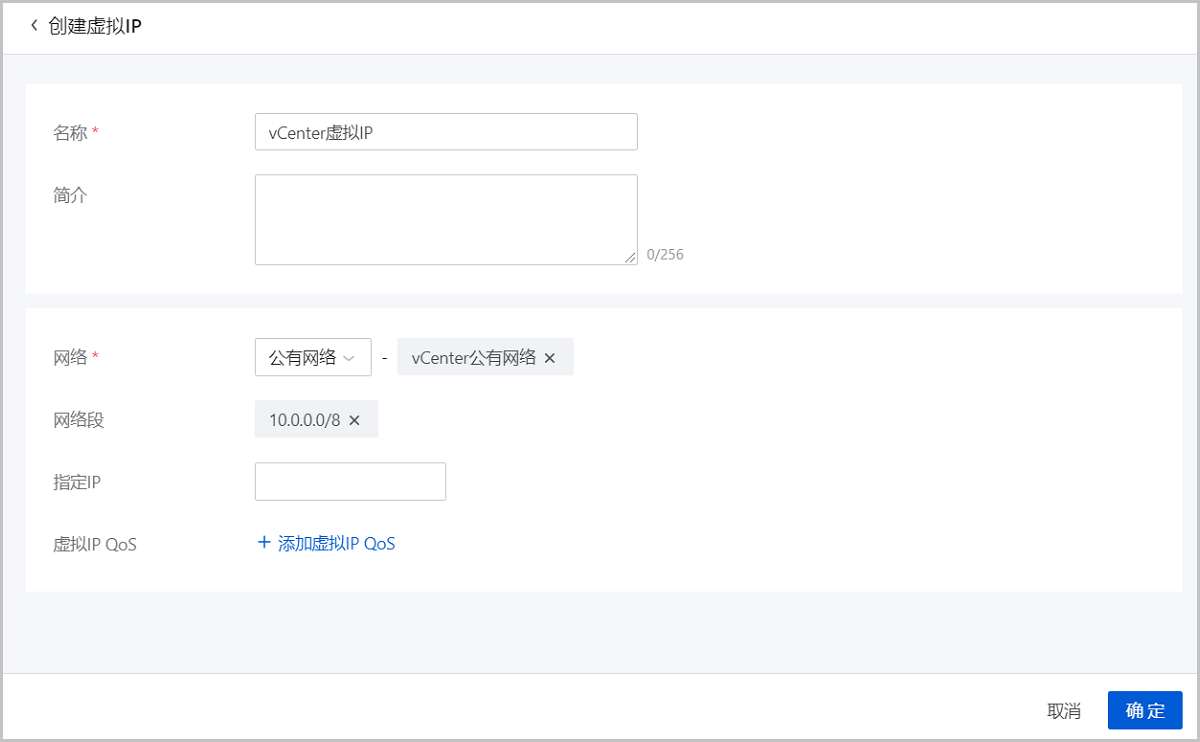

创建自定义虚拟IP(ESX类型)

ESX类型的自定义虚拟IP的创建方法，与KVM类型的自定义虚拟IP的创建方法基本相同。

在ZStack Cloud主菜单，点击资源中心 > 网络服务 > 基础网络服务 > 虚拟IP，进入自定义界面。点击创建虚拟IP，弹出创建虚拟IP界面，依次输入相应内容，详情可参考《用户手册》。

说明: 网络项需选择提供虚拟IP的vCenter公有网络。

如图 1所示：

虚拟IP(ESX类型)的使用方法

ESX类型的虚拟IP的使用方法，与KVM类型的虚拟IP的使用方法基本相同。

ESX类型的自定义虚拟IP：
VPC网络下的自定义虚拟IP可用于弹性IP、端口转发、负载均衡、IPsec隧道服务。使用方法有创建虚拟IP和已有虚拟IP两种，详情可参考《用户手册》。
ESX类型的系统虚拟IP
VPC网络下的系统虚拟IP可用于端口转发、负载均衡、IPsec隧道服务。使用方法如下：
在ZStack Cloud 私有云主菜单，点击资源中心 > 网络服务 > 端口转发/负载均衡/IPsec隧道，在端口转发、负载均衡、IPsec隧道界面，选择使用已有虚拟IP。

虚拟IP(ESX类型)支持的操作

在ZStack Cloud主菜单，点击资源中心 > 网络服务 > 基础网络服务 > 虚拟IP，进入虚拟IP界面。

自定义虚拟IP支持以下操作：

操作	描述
创建虚拟IP	创建一个新的虚拟IP。
编辑虚拟IP	编辑虚拟IP的名称、简介信息。
设置QoS	支持为扁平网络或公有网络虚拟IP设置QoS。支持为扁平网络虚拟IP单独设置QoS，提供带宽保障和网络限速服务。支持为公有网络虚拟IP单独设置QoS，提供带宽保障和网络限速服务。支持将公有网络虚拟IP加入共享带宽，使其和其他虚拟IP共享带宽资源，并被集中限速，降低网络带宽成本。说明: 加入共享带宽后，虚拟IP只受共享带宽限速，如已为虚拟IP单独设置QoS，该QoS在使用共享带宽期间暂不生效。加入共享带宽后，虚拟IP必须保持在共享带宽绑定的VPC路由器上才能被成功限速，即该虚拟IP必须被该VPC路由器下的VPC网络上的网卡使用。
删除虚拟IP	删除选中的虚拟IP。说明: 删除自定义虚拟IP将自动删除其上绑定的所有服务。删除自定义虚拟IP的某一服务，并不影响其上绑定的其它服务运行。

弹性IP

VPC网络通过ESX类型的自定义虚拟IP来提供弹性IP服务。基于弹性IP服务，VPC路由器可通过公有网络访问vCenter云主机的私有网络。

本章节将介绍以下内容：

创建弹性IP
弹性IP相关操作

创建弹性IP

vCenter环境下创建弹性IP的方法，与KVM环境下创建弹性IP的方法基本相同。

在ZStack Cloud主菜单，点击资源中心 > 网络服务 > 基础网络服务 > 弹性IP，进入弹性IP界面。点击创建弹性IP，弹出创建弹性IP界面，依次输入相应内容即可，详情可参考《用户手册》。

说明:

如选择新建虚拟IP提供弹性IP服务，网络项需选择提供虚拟IP的vCenter公有网络。
如选择已有虚拟IP提供弹性IP服务，虚拟IP项需选择已有的ESX类型的自定义虚拟IP。

弹性IP相关操作

在ZStack Cloud主菜单，点击资源中心 > 网络服务 > 基础网络服务 > 弹性IP，进入弹性IP界面。

弹性IP支持以下操作：

操作	描述
创建弹性IP	创建一个新的弹性IP。
编辑弹性IP	编辑弹性IP的名称、简介信息。
绑定网卡	将弹性IP绑定到网卡。说明: 若所绑网卡处于停用状态，需启用网卡后才生效。
解绑网卡	将弹性IP与网卡解绑。
更改所有者	更改弹性IP的所有者。说明: 更改弹性IP的所有者后，其对应虚拟IP的所有者也会同步更改，并与弹性IP的所有者保持一致。
删除弹性IP	删除选中的弹性IP。说明: 删除弹性IP将自动删除其提供的弹性IP服务。如需同时删除相应的虚拟IP，请勾选同时删除虚拟IP。

端口转发

VPC网络通过ESX类型的自定义虚拟IP或系统虚拟IP来提供端口转发服务，有以下特点：

基于端口转发服务，VPC路由器可将指定公有网络的IP地址端口流量转发到vCenter云主机对应协议的端口。
在公网IP地址紧缺的情况下，通过端口转发可提供多个vCenter云主机对外服务，节省公网IP地址资源。

本章节分别介绍以下内容：

创建端口转发规则
端口转发规则绑定云主机网卡
端口转发相关操作
相关说明

创建端口转发规则

vCenter环境下创建端口转发规则的方法，与KVM环境下创建端口转发规则的方法基本相同。

在ZStack Cloud主菜单，点击资源中心 > 网络服务 > 基础网络服务 > 端口转发，进入端口转发界面。点击创建端口转发，弹出创建端口转发界面，依次输入相应内容即可。

说明:

如选择新建虚拟IP提供端口转发服务，网络项需选择提供虚拟IP的vCenter公有网络。
如选择已有虚拟IP提供端口转发服务，虚拟IP项需选择已有的ESX类型的自定义虚拟IP或ESX类型的系统虚拟IP。

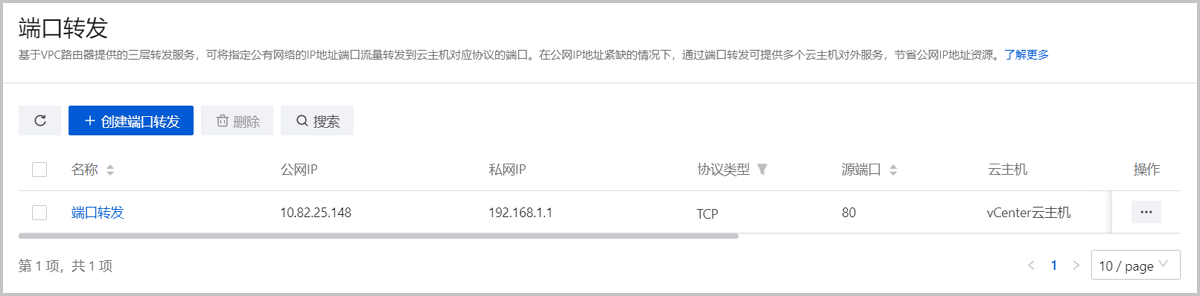

端口转发规则绑定云主机网卡

在绑定云主机网卡界面，点击云主机栏里的加号按钮，弹出选择云主机界面，选择需绑定的vCenter云主机网卡，点击确定。

如图 1所示：

端口转发相关操作

在ZStack Cloud主菜单，点击资源中心 > 网络服务 > 基础网络服务 > 端口转发，进入端口转发界面。

端口转发规则支持以下操作：

操作	描述
创建端口转发规则	创建一个端口转发规则。
编辑端口转发规则	修改端口转发规则的名称与简介。
绑定云主机网卡	将端口转发规则绑定到云主机网卡。
解绑云主机网卡	将端口转发规则与云主机网卡解绑。
删除端口转发规则	删除端口转发规则，将自动删除其提供的端口转发服务。相应的虚拟IP以及其上绑定的其它服务不受影响。
